Vélo de ville électrique Winora Sinus 9

3 699 Chf

ou 154,15 CHF / mois sur 24 mois

Réf. : -

Un VAE urbain confortable et polyvalent, ouvert aux randonnées loisir. Moteur Bosch Performance Line.

+ de détails
Ce produit n'existe pas avec ces caractéristiques.
Vélo de ville électrique Winora Sinus 9
Vélo de ville électrique Winora Sinus 9

Le vélo de ville électrique Winora Sinus 9 vous sert en priorité en ville, au quotidien, et se révèle très à l'aise à l'extérieur, sur de longues sorties et des randonnées loisir. Autrement dit, le Sinus reste toujours en mouvement. Il est toujours prêt à répondre favorablement à vos envies de rouler ! Ce VAE utilise le moteur Bosch Performance Line et la batterie PowerTube 625.

On apprécie tout particulièrement le choix de ces composants VAE Bosch. Le moteur Performance Line est le plus polyvalent de la gamme ! Il est capable de rouler sur tous les parcours/dénivelés, en gardant une sensation naturelle au pédalage. L'assistance est réglable sur 4 niveaux. Chaque mode correspond à un style de conduite, entre la sérénité du mode Eco et la sportivité du mode Turbo (couple max de 65 Nm). La batterie de 625 Wh vise une belle autonomie. Elle vous permet de prolonger vos sorties loisir et de sécuriser vos trajets quotidiens. La console centrale Intuvia vous présente clairement les données sur l'assistance (vitesse, distance, estimation de l'autonomie...).

Winora Sinus 9 - Trois types de cadre pour satisfaire tous les cyclistes

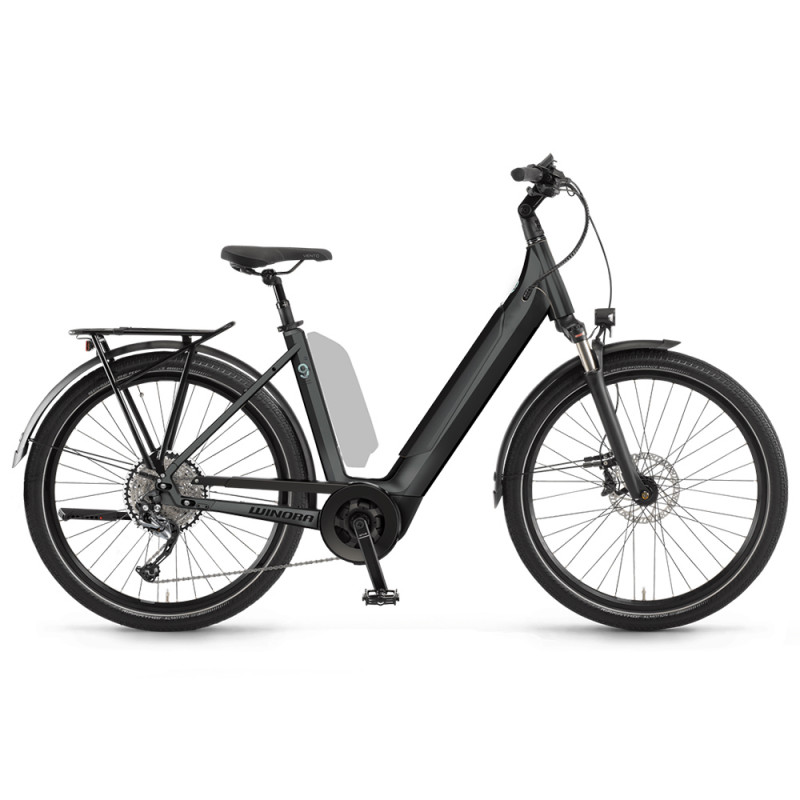

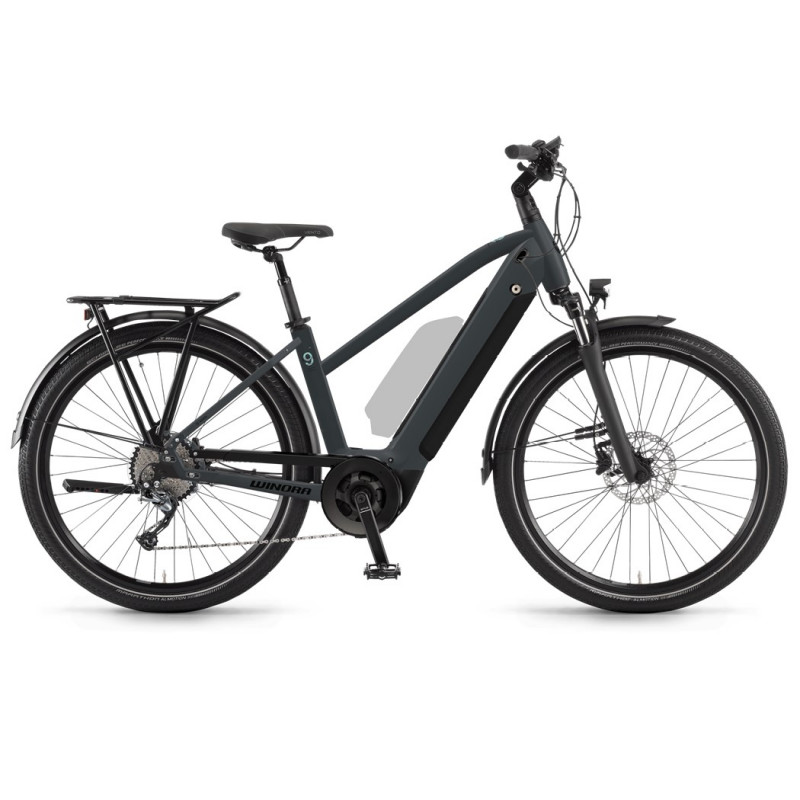

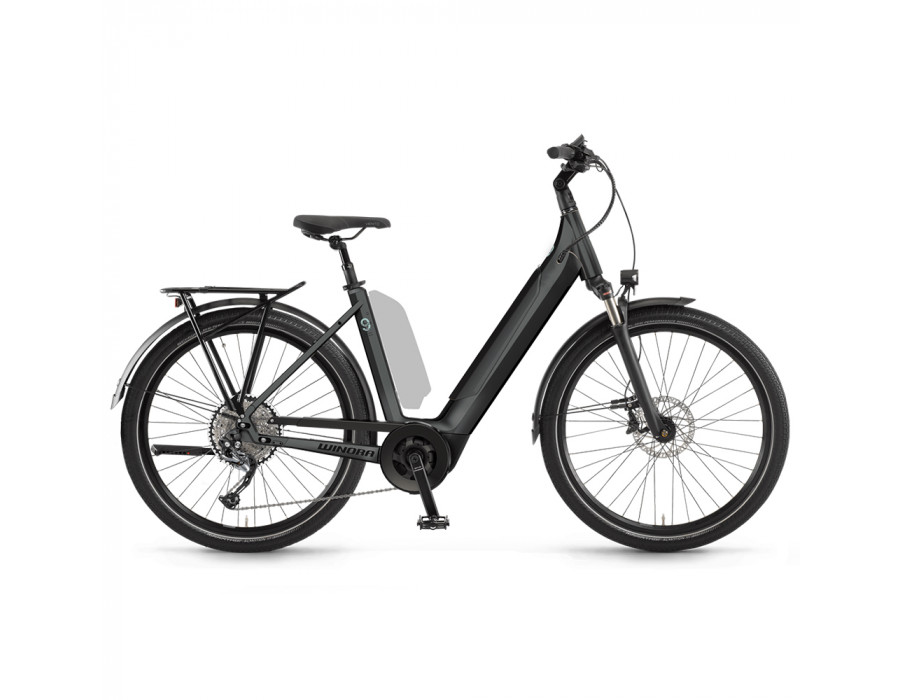

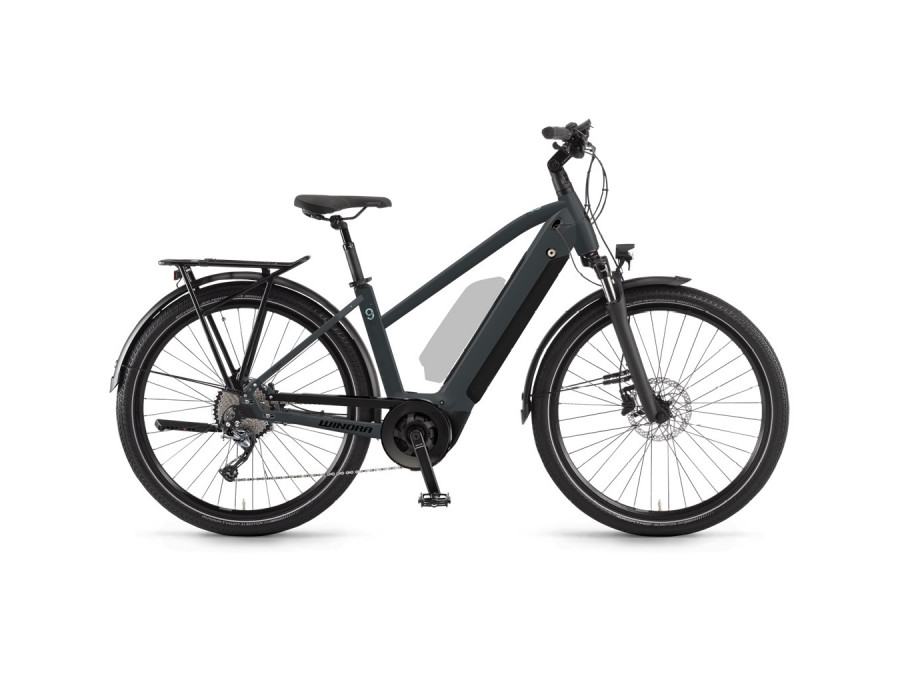

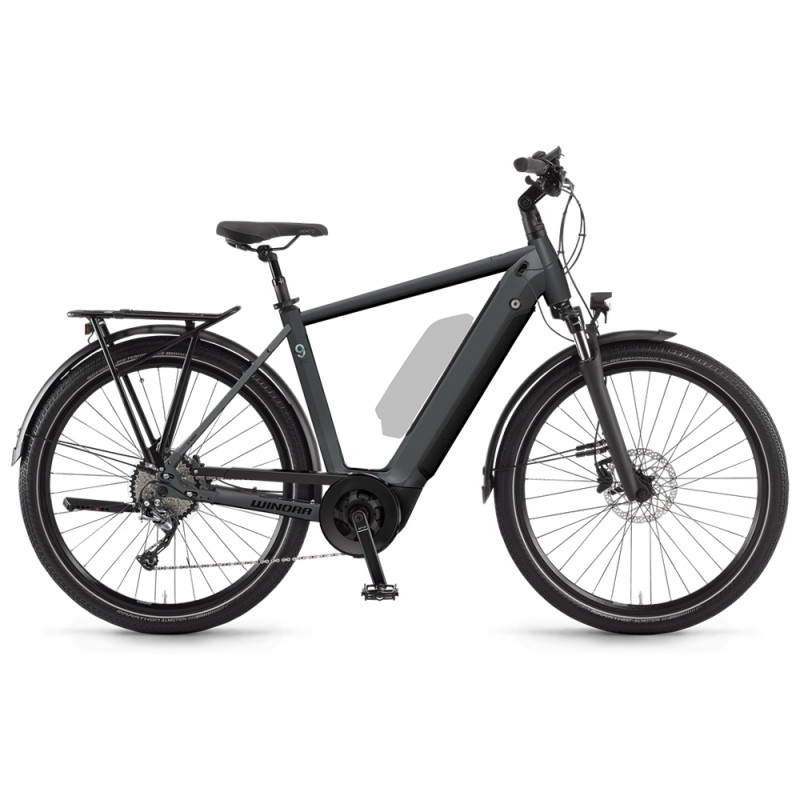

Ce vélo de ville électrique Winora Sinus 9 veut être accessible à tous. Son cadre aluminium est décliné sous toutes les formes possibles : diamant (haut), trapèze (intermédiaire), wave (bas). Vous avez un large choix de tailles pour trouver le bon modèle. Une fois sur la selle, vous pouvez définir votre meilleure position en réglant la potence, pour abaisser ou relever le guidon.

Le Sinus mise surtout sur le confort, avec une position facile à tenir, plutôt décontractée. Il utilise une tige de selle à suspension et une fourche télescopique Suntour qui absorbent facilement les vibrations et les petites secousses. Les pneus Schwalble Marathon Almotion en 27.5" vous assurent une excellente tenue, même sur les chemins de randonnée.

Winora Sinus 9 - Une transmission classique et fiable à dérailleur

Il reçoit un ensemble complet d'accessoires, qui vous permet de relever tous les défis. Vous pouvez rouler sous la pluie avec les garde-boue, rouler en ville de nuit avec les éclairages, transporter jusqu'à 25 kg de charge sur le porte-bagages arrière. Les freins à disque hydrauliques Tektro sont des composants fiables et sécurisants, parfaits pour un usage urbain/loisir. Le dérailleur arrière Shimano Alivio à 9 vitesses est aussi reconnu pour sa fiabilité.

Points forts :

  • Le moteur polyvalent Bosch Performance Line et la batterie grande capacité (625 Wh)
  • Les 3 types de cadre au choix (diamant, trapèze, wave)
  • La tenue excellente des pneus de randonnée Schwalbe Marathon Almotion
  • Tous les accessoires utiles pour évoluer en ville/randonnée

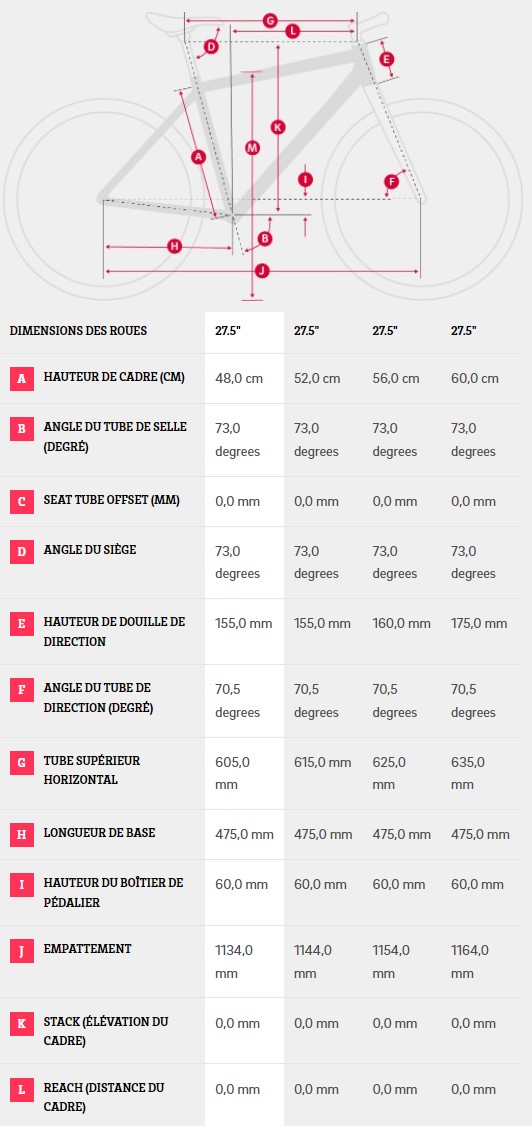

Géométrie Winora Sinus - Diamant :

Géométrie Winora Sinus - Trapèze :

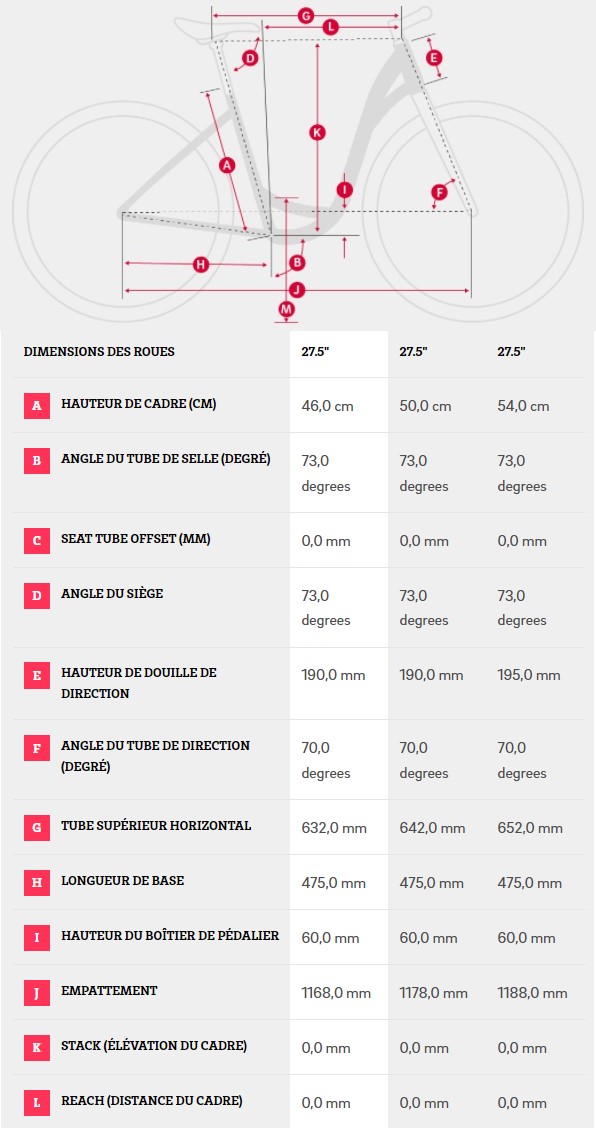

Géométrie Winora Sinus - Wave :

Caractéristiques
Matériau du cadre
Aluminium
Cadre
Aluminium 6061 hydroformé
Fourche
Télescopique, SR Suntour NEX E25-HLO, blocage, débattement 63 mm
Emplacement moteur
Pédalier
Marque du moteur
Bosch
Moteur
Bosch Performance Line, 250 W, vitesse maxi 25 km/h, couple maxi 65 Nm, assistance maxi +300 %
Emplacement batterie
Intégrée
Capacité batterie
625 Wh
Batterie
Bosch PowerTube 625
Console
Bosch Intuvia
Transmission
Dérailleur externe
Nombre de vitesses
9
Dérailleur arrière
Shimano Alivio M3100
Manettes de dérailleur
Shimano Alivio M3100
Cassette
Shimano HG200, 11-36
Chaine
KMC E9s
Pédalier
Winora, manivelles aluminium forgé, plateau acier 38 dents
Pédales
VP E461, aluminium, avec catadioptre
Freins
Freins à disque hydrauliques Tektro HD-T275, disques 180 mm / 160 mm (Av. / Ar.)
Taille de roues
27.5"
Roues
Ryde Zac421, aluminium
Pneus
Schwalbe Marathon Almotion, 27.5" x 2.15" (55-584)
Cintre
Ergobar oversize, aluminium, 640 mm
Poignées
XLC Comfort bo3
Potence
Aluminium, 31,8 mm, ajustable
Selle
Selle Royal Viento
Tige de selle
À suspension, aluminium, 31,6 mm
Phare avant
Herrmans H-Black MR4, 40 lumens
Phare arrière
Busch & Müller Shine Evo
Béquille
Ursus Mooi, arrière
Garde-boue
SKS, chromoplastique
Protège-chaîne
Herrmans Slyde38
Porte-bagages arrière
Racktime RT-336, capacité de charge 25 kg
Garantie cadre
5 ans
Jeu de direction
Feimin, aluminium
Capacité de charge
130 kg
Origine
Fabriqué en Allemagne
